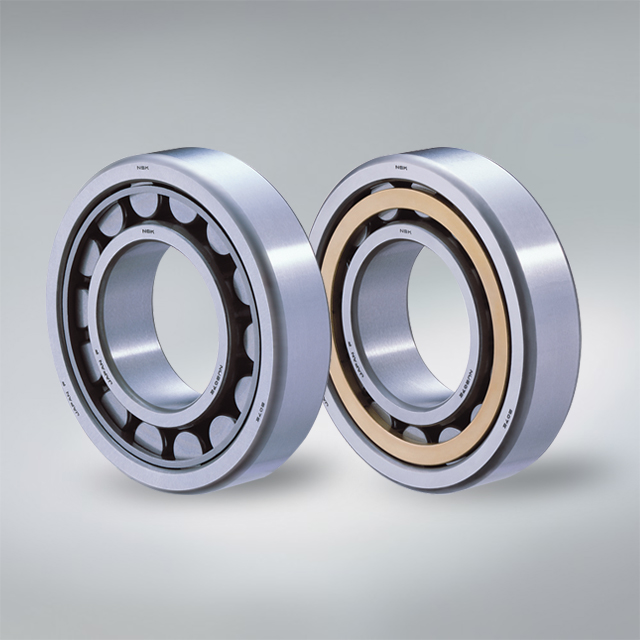

圆柱滚子轴承

圆柱滚子轴承是由圆柱状滚动体(滚子)与滚道为线接触的轴承。此轴承负荷能力大，主要承受径向负荷。由于滚动体与套圈挡边之间的摩擦较小的缘故，适用于高速旋转。
根据套圈有无档边，主要可分为NU、NJ、NUP、N、 NF型等单列轴承,以及NNU、NN型的双列轴承，上述轴承皆为内，外圈可分离的结构。
关于内圈或者是外圈不具挡边之圆柱滚子轴承，由于内外圈皆可朝轴向方向进行相对移动的缘故，因此可作为自由端轴承使用。此外,内外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承,可以承受一定程度的一个方向轴向负荷。至于双列圆柱滚子轴承,由于对径向负荷的刚性高，主要用于机床主轴。此类轴承主要采用钢板冲压保持架和铜合金车制保持架，但也有一部分是采用聚酰胺保持架。
圆柱滚子轴承按照有无套圈挡边，可分为下列结构。
NU型、N型、NNU型以及NN型适用于自由侧轴承。NJ型、NF型则可以承受一定程度的一个方向的轴向载荷。至于NH型、NUP型则可以使用于固定侧轴承。NH型圆柱滚子轴承是由NJ型圆柱滚子轴承和L形挡边圈组装而成的。安装时请务必将NUP型的型号刻字朝向外侧。

产品列表

单列圆柱滚子轴承(冲压保持架)

NSK备有能够承受高负荷的「EW 系列」供您选择。

单列圆柱滚子轴承(切制保持架)

NSK备有能够承受高负荷的「EM系列」供您选择。

单列圆柱滚子轴承(聚酰胺保持架)

装有聚酰胺保持架的高负荷「ET系列」可以在-40～120℃的温度范围内连续使用。但是欲在100℃以上的高温状态下使用齿轮油、不易燃性工作油、酯类合成油时,请直接向ＮＳＫ提出咨询。

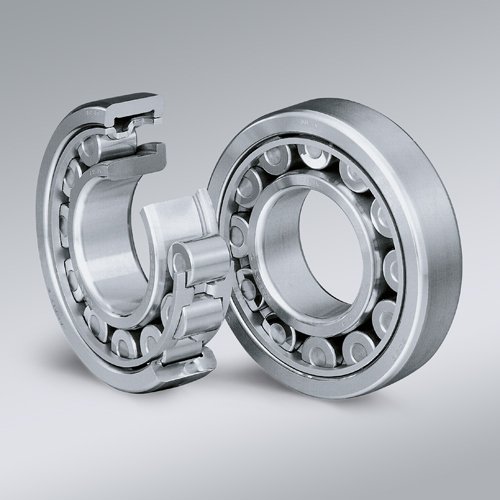

满装滚子型圆柱滚子轴承

满装滚子型圆柱滚子轴承没有保持架，可装配最大数量的滚子，因此，载荷容量非常大。但正因为是满装滚子型，与带保持架的轴承相比，在高速性能方面较差。开放型单列及双列轴承，主要用于一般产业机械的低速高载荷领域，防尘盖型双列轴承，主要用于起重机钢绳滑轮。

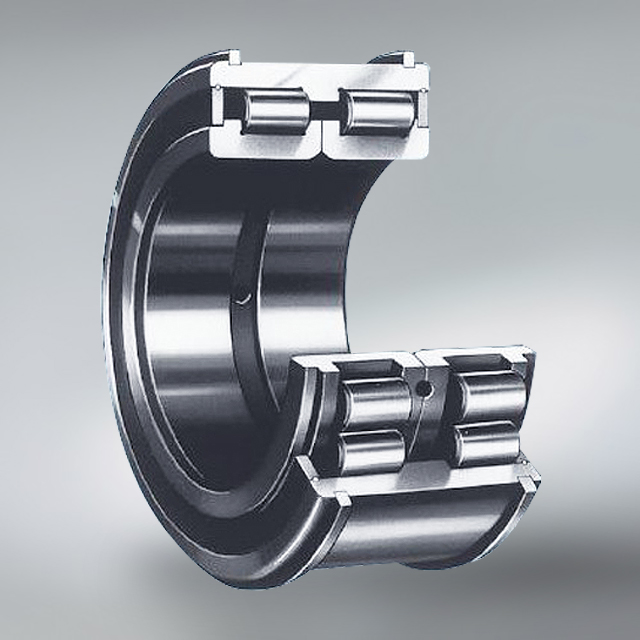

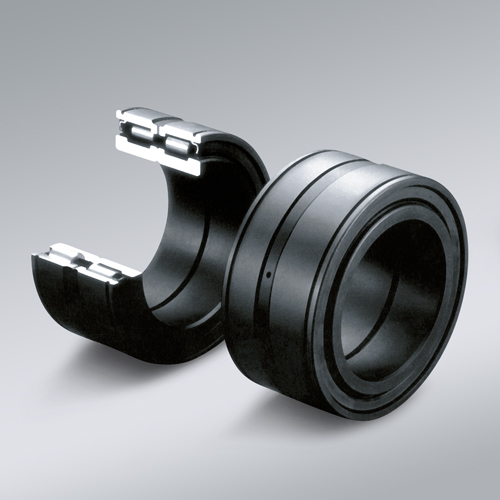

滑轮用圆柱滚子轴承附接触型橡胶密封圈

特色
1. 密封性
因为附有接触式橡胶密封圈，对于防止异物和水的渗入拥有极大的效果。
2. 高负荷特性
作为滑轮用的轴承，可以承受大的径向负荷和推力负荷。
3. 耐锈蚀性
经过磷酸盐镀膜处理的轴承，提高了防锈能力。
4. 润滑脂补给型
密封型轴承在内圈设有润滑脂补充口，可进行润滑脂的补充作业。
5. 减少安装的零件
带有外圈挡圈，密封性好，因此可以减少轴承周边的零件数量，使滑轮的整体结构的成本降低。
